Prometheus&Grafanaの導入(for Raspberry pi)

 現時点で、Prometheus&Grafanaは、ARMベースのCPUで稼働してないので
ソースコードを使って導入を行ってみる。

■go-langの導入
1)go langをインストールする。
apt install golang

2)環境変数を設定する。

# cat >> ~/.bashrc << 'EOF'

> export GOPATH=$HOME/go

> export PATH=$PATH:$GOPATH/bin

> EOF

3)上記で設定内容を反映させる。

source ~/.bashrc

4)kube-state-metricsのARM用のイメージをビルドしている人のソースコードが
あったので使うことにする。

git clone https://github.com/carlosedp/cluster-monitoring

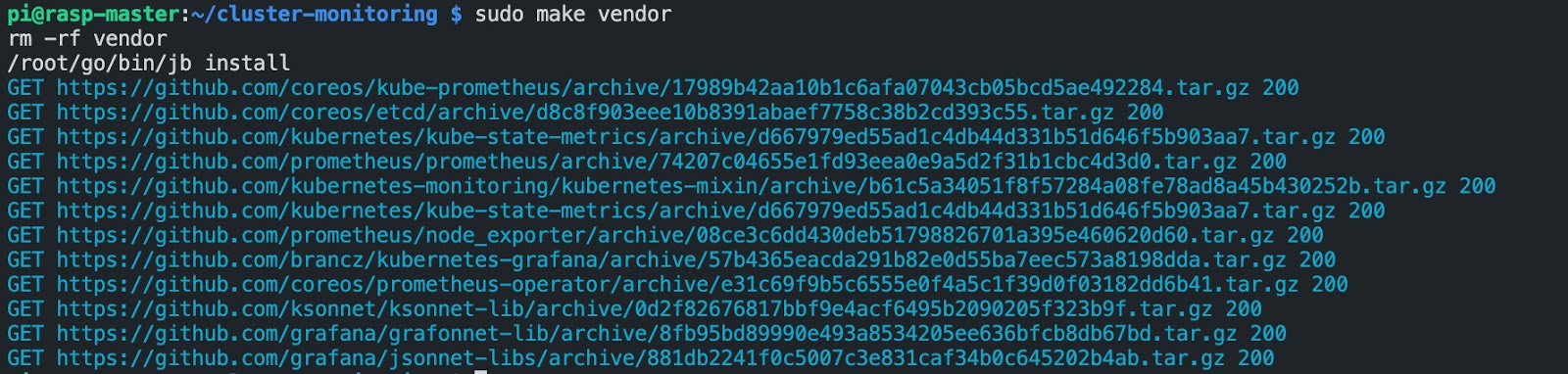

5)read meに記載している内容のい従ってmakeを実施。

make vendor

6)マニフェストを適応させる。

kubectl apply -f ./manifests/setup/

kubectl apply -f ./manifests/

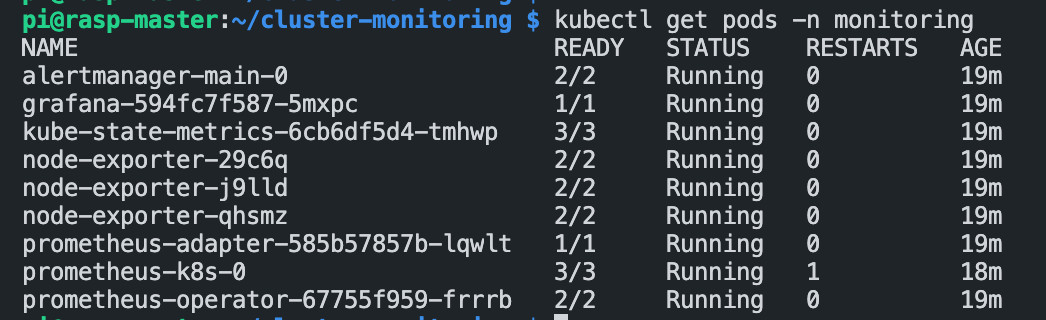

7)以下、各種podが作成されたことが把握できる。

kubectl get pods -n monitoring

■prometheusの修正を行う

1)マニュフェストの内容を見直しを行う。

sudo vi manifests/prometheus-service.yaml

①NodePortを追記

②30909を追記

2)再適用を行う

kubectl apply -f manifests/prometheus-service.yaml

■grafanaの修正

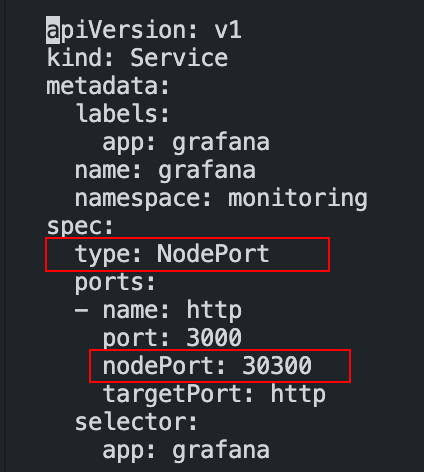

1)マニュフェストの修正を行う。

sudo vi manifests/grafana-service.yaml

①NodePortを追記

②30300を追記

2)再適用を行う。

kubectl apply -f manifests/grafana-service.yaml

■prometheus(2)の編集

1)マニュフェストの内容を見直しを行う。

①externalUrl: http://prometheus.192.168.13.10(master nodeのIP).nip.ioに修正

②retention: 5dに修正する。

2)最適応を行う
kubectl apply -f manifests/prometheus-prometheus.yaml

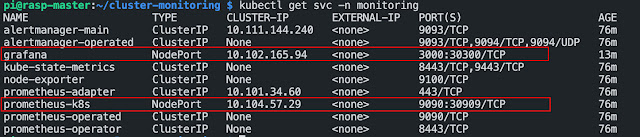

3)各種ポートが適応できているようだ。

4Grafanaのログインも可能に

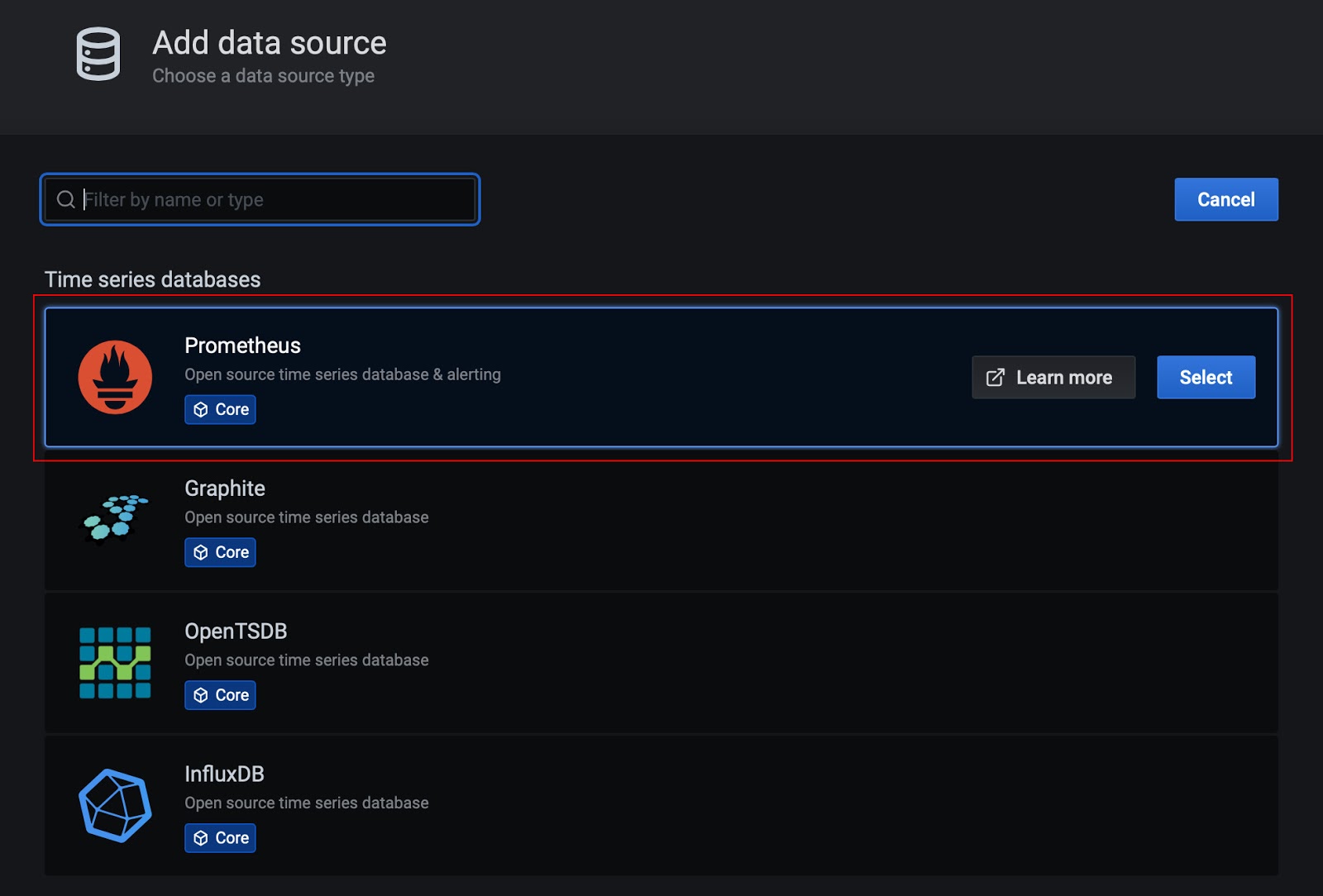

5)Prometheusとの連携設定を行う

6)Prometheusを選択

7)先ほど、Prometheusのマニュフェストで修正したポート(30909)を指定する

8)ダッシュボードの指定：

Prometheus 2.0 Statsを選択

9)以下のサイトを参考に、カスタマイズされた物をインポートする。

(参照先)

https://www.conversion.co.jp/technology/blog/-/detail/=/blog_id=7390284

(Grafana Dashboard)

https://grafana.com/grafana/dashboards

10)以下にて、監視画面の完成になる。

11)リソースメータも表示された

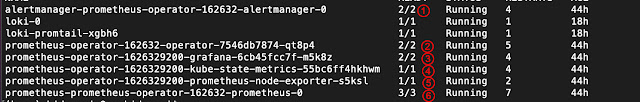

■各種podについて

①prometheus-operator-alermanager

Alert Manager 本体

②prometheus-operator

Prometheus Operator 本体

③grafana

Prometheusのメトリクス可視化用のGrafana 本体

④kube-state-metrics

Kubernetes のオブジェクトごとのメトリクス出力用 exporter

⑤prometheus-node-exporter

ノードごとのメトリクス出力用 node exporter

⑥prometheus-operator-prometheus

Prometheus 本体
